真空釬焊爐是什么啊?

　　真空釬焊是在真空加熱狀態下用熔點比基體金屬低的液態釬料靠?jī)杉庸ぜg微小間隙的毛細管吸力作用填充基體金屬間隙而形成的牢固結合。近年來，隨著航空工業、電子工業、汽車工業和火箭導彈技術的迅猛發展，真空釬焊技術也得到了相應的發展，在制造蜂窩夾層結構壁板，噴氣發動機和火箭導彈裝置各組合件，金屬濾網、波導和各種散熱器等部件時，廣泛地采用了真空釬焊技術。

　　真空釬焊爐的用途：

　　用于鋁制板翅式換熱器、空調蒸發器、汽車換熱器、雷達網格天線和波導管等產品的真空鋁釬焊,也可用于不銹鋼、鈦合金、硬質合金，高溫合金等材料的高溫釬焊。

真空釬焊爐抽真空時真空達不到要求

　　釬焊爐腔室有漏，或者機械泵抽氣能力不行了?？梢园褭C(jī)械泵接到其他真空容器中抽一下看抽氣能力如何。腔體有漏的話可以檢測下密封圈有沒有破損，打點真空脂。

真空釬焊爐排氣

　　真空釬焊爐只要保證真空，工藝，溫度，以及冷卻氣體的純度。排氣或抽真空位置跟產品質量沒有關系。只是抽氣口的位置真空度比實際產品

　　真空系統工作時，首一先啟動機械泵、維持泵和擴散泵(加熱)，同時打開前級閥和維持泵閥，對擴散泵內進行抽真空。當真空度達到系統某一設定值時，羅茨泵啟動，同時旁路閥打開，前級閥關閉，此時對真空室進行抽低真空當擴散泵加熱至規定溫度并且真空度高于規定值時，高閥打開，旁路閥關閉，前級閥打開。此時對真空室抽高真空，達到工藝要求的真空度以后，方可進行熱處理工作。熱加工過程完成后，由熱交換器對真空室充入高純氮?dú)膺M(jìn)行強制冷卻，完成整個工藝過程。

真空釬焊爐溫度達到了,為什么焊帶沒有融化?

　　那么這種情況的主要原因就是因?yàn)槟銢](méi)有進行焊前預熱，焊后熱處理，那么必須要有這兩個步驟，可能才會達到這樣的效果。

真空釬焊爐有幾種類型，各有哪些特點?

　　1、熱壁型真空釬焊爐。熱壁型釬焊爐是使用真空釬焊容器，將裝配好釬料的焊件放入容器內，容器放入非真空爐中加熱至釬焊溫度，然后容器在空氣中冷卻而成，其應用范圍釬焊含有Cr、Ti、Al等元素的合金鋼、鈦合金、鋁合金及難熔合金。

　　2、冷壁型真空釬焊爐。其特點為：冷壁型釬焊爐采用的是將加熱爐與釬焊室合為一體，爐壁作成水冷套，內置熱反射屏，防止熱向外輻射，提高熱效率，爐蓋密封。焊件釬焊后隨爐冷卻，他的應用范圍和熱壁型釬焊爐是同等的。

真空釬焊爐的結構特點

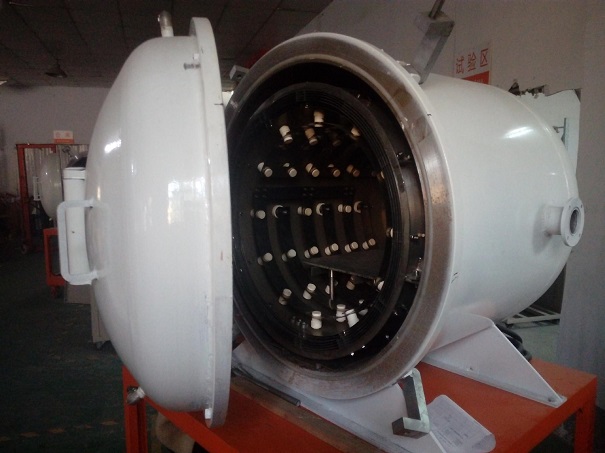

　　真空釬焊爐為圓形單室臥式前后雙開門結構，有利于操作和維修。加熱室為四層不銹鋼片組成的矩形筒反輻射屏結構和前后平板輻射屏組成，為了裝配維修方便，整個隔熱屏矩形筒分段組合而成。加熱元件為鎳鉻帶，分多區控制，確保爐溫均勻，滿足釬焊工藝要求。鎂收集器用于收集在釬焊過程中揮發的鎂蒸氣，以防止真空機組污染。電控系統采用PLC與可編程溫度控制器的方式，實現全自動、半自動、手動三種控制方式，操作靈活。
