高溫發(fā)黑處理工藝及其方法

　　今天，小編就為大家簡單介紹一下高溫發(fā)黑處理工藝及其方法，感興趣的小伙伴，不妨隨著小編一起去看看吧!

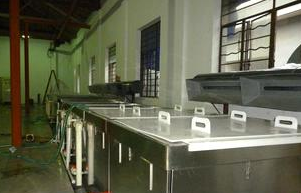

　　高溫發(fā)黑處理工藝：

　　鋼制件的表面發(fā)黑處理，也有被稱之為發(fā)藍(lán)的，其原理是將鋼鐵制品表面迅速氧化,使之形成致密的氧化膜保護(hù)層。

　　發(fā)黑處理現(xiàn)在常用的方法有傳統(tǒng)的堿性加溫發(fā)黑和出現(xiàn)較晚的常溫發(fā)黑兩種。

　　一種常溫發(fā)黑處理工藝，主要由以下工藝步驟完成：1)清洗;2)脫脂：工件必須完全浸入脫脂液中;脫脂液濃度ph值12-14，處理時間10-30min，每過3-5分鐘上下抖動幾次，藥液濃度低于ph12時補(bǔ)充脫脂粉;3)水洗;4)酸洗：酸洗液濃度ph值2-4，處理時間5-10min;5)水洗;6)發(fā)黑：池液濃度ph值2.5-3.5，處理時間10-12min;7)水洗;8)吹干;9)上油。

　　本發(fā)明有益的效果是：

　　1.發(fā)黑安全不用電，用堿性高溫發(fā)黑需100%用電。

　　2.提高工效：共需1-2分鐘。

　　3.發(fā)黑成本低，設(shè)備簡單，操作方便;對發(fā)黑時間作了嚴(yán)格的控制。

　　4.工藝適應(yīng)性強(qiáng)：解決了球墨鑄鐵不能發(fā)黑的難題。

　　高溫發(fā)黑處理方法：

　　發(fā)黑處理常用的方法有傳統(tǒng)的堿性加溫發(fā)黑和出現(xiàn)較晚的常溫發(fā)黑兩種。但常溫發(fā)黑工藝對于低碳鋼的效果不太好。

　　堿性發(fā)黑細(xì)分出來，又有一次發(fā)黑和兩次發(fā)黑的區(qū)別。發(fā)黑液的主要成分是氫氧化鈉和亞硝酸鈉。發(fā)黑時所需溫度的溫度較大，大概在135-155℃之間都可以得到不錯的表面，只是所需時間有些長短而已。

　　以上就是小編的介紹，希望對大家了解高溫發(fā)黑處理有所幫助。
